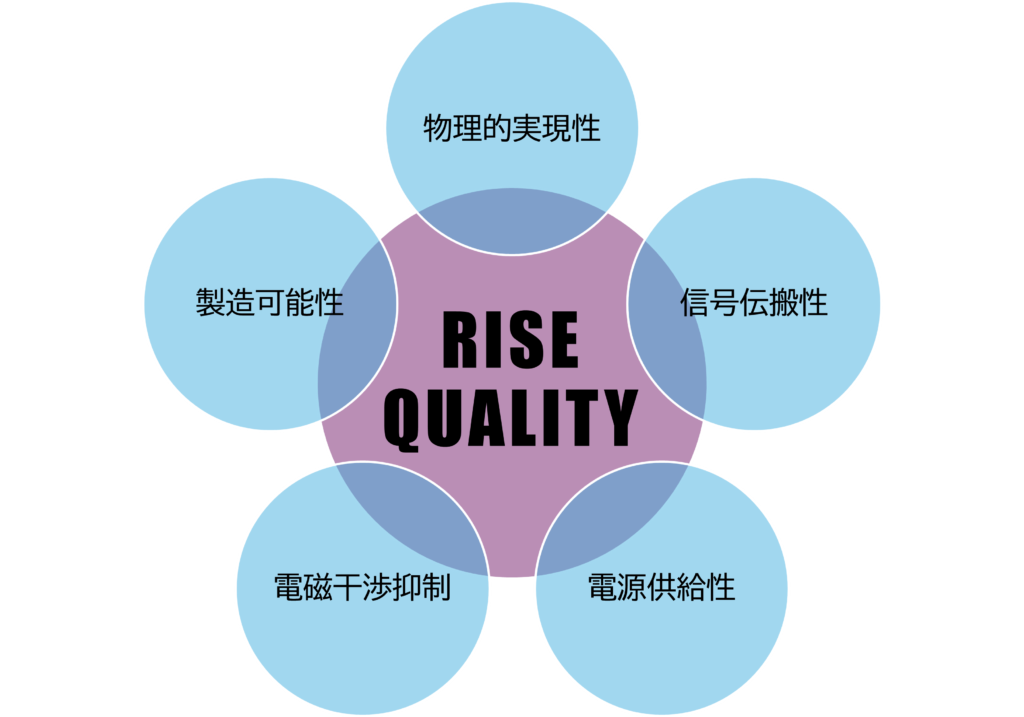

物理的実現性
独自の計算手法で限られたスペースで回路の収容性と実現性を検証いたします。

信号伝搬性
確実に信号を伝えるため、反射やクロストークなど伝送の原理原則から、遅延・タイミング評価をいたします。

電源供給性
電源の供給源からデバイスの内部まで、その電源供給経路における電圧変動要因のインダクタンス成分を理解することが重要です。

電磁干渉抑制
不要電磁放射の増大を招く電源－GNDプレーン間の共振を解析いたします。
プレーンの形状変更や、コンデンサ配置の最適化が有効となります。

製造可能性
基板内に回路が収まれば良しとはせず、作り易さや生産性といった点も考慮いたします。
